PLC結合變頻器構成的雙螺桿擠出機控制系統實現雙螺桿擠出機電機的無極調速控制以及料筒恒溫控制
| 瀏覽次數：5009 發布時間：8/16/2021 12:43:09 PM |
  |
PLC結合變頻器構成的雙螺桿擠出機控制系統，實現了
雙螺桿擠出機電機的無極調速控制以及料筒恒溫控制。
雙螺桿擠出機由傳動裝置、加料裝置、料筒和螺桿等等幾個部分組成。工作時，裝入料斗 的物料借助轉動的螺桿流入加料筒內，由于料筒的持續加熱以及物料與設備之間的剪切磨擦熱，使原料熔化而呈流體狀態，流體狀的物料由于受到螺桿的攪拌而均勻分散，并不斷 隨之前進。之后物料以流動狀態連續通過口模成型，形成產品。
擠出機是用于熱塑性塑料加工的一種設備，按期其使用的螺桿數量可以分為單螺桿擠出機、雙螺桿擠出機以及多螺桿擠出機。其中雙螺桿擠出機的物料所受到的剪切力較均勻、螺桿的輸送能力較大、擠出量穩定、物料在機筒內停留的時間長且混合均勻，因而應用較為廣泛。

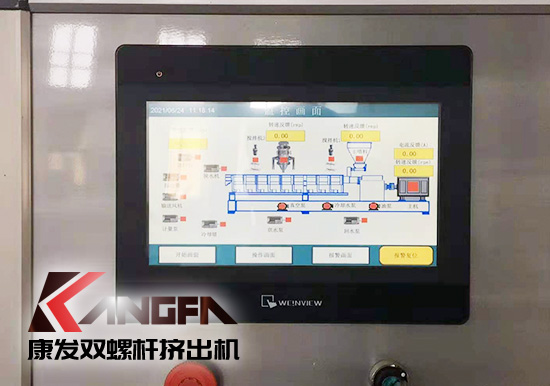

//控制系統硬件結構//擠出機控制系統的硬件主要由調速系統設計、溫度控制設計、PLC流程控制部分組成。 調速系統接收到PLC給出的速度和轉矩信號后，控制變頻調速器設定相應的速度和轉向使電機運轉，同時將反饋信號傳回PLC,監控電摳的溫度、速度及轉矩是否超過設定值。 PLC流程控制是根據現場信號，控制進料、主機、傳送和冷卻單元的運行，并提供相應的工作狀況顯示，以備操作人員進行監控。
